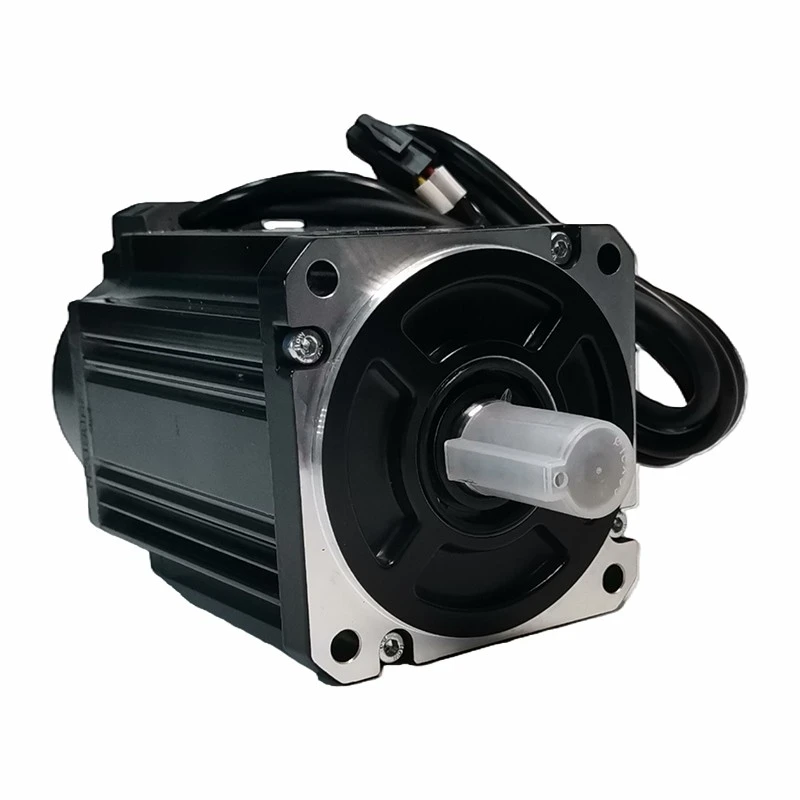

90-mm-Rahmen, 2500PPR-Auflösung, optischer Encoder, AC-Servomotor
Motordatenblatt:
|
Modell |
90ST-M02430 |
90ST-M03520 |
90ST-M04025 |
||||||||||||||||||
|
Passender Fahrer |
K1AS08AA |
K1AS08AA |
K1AS08AA |
||||||||||||||||||
|
Nennleistung (KW) |
0.75 |
0.73 |
1 |
||||||||||||||||||
|
Nennspannung (V) |
220 |
220 |
220 |
||||||||||||||||||
|
Nennstrom (A) |
3 |
3 |
4 |
||||||||||||||||||
|
Nenngeschwindigkeit (U/min) |
3000 |
2000 |
2500 |
||||||||||||||||||
|
Haltemoment (nm) |
2.4 |
3.5 |
4 |
||||||||||||||||||
|
Spitzendrehmoment (Nm) |
7.1 |
10.4 |
12 |
||||||||||||||||||
|
Spannungskonstante (v/1000*rpm) |
51 |
67 |
60 |
||||||||||||||||||
|
Drehmomentkoeffizient (Nm/A) |
0.8 |
1.2 |
1 |
||||||||||||||||||
|
Rotorträgheit (Kg.m.)2) |
2.45x10-4 |
3.4x10-4 |
3.7x10-4 |
||||||||||||||||||
|
Leitung-Leitungswiderstand(Q) |
3.2 |
4.06 |
2.69 |
||||||||||||||||||
|
Leitung-Leitungsinduktivität (mH) |
7 |
9.7 |
6.21 |
||||||||||||||||||
|
Elektrische Zeit-Konstante (Ms) |
2.2 |
2.39 |
2.3 |
||||||||||||||||||
|
Gewicht (kg) |
3.1 |
3.9 |
4.2 |
||||||||||||||||||
|
Encoder-Zeilennummer (PPR) |
2500 |
||||||||||||||||||||
|
Isolationsklasse |
Klasse B |
||||||||||||||||||||
|
Sicherheitsklasse |
IP65 |
||||||||||||||||||||
|
Umgebung nutzen |
Temperatur: -20^0〜+40 Grad Luftfeuchtigkeit unter 90 % RH Keine Betauung |
||||||||||||||||||||
|
Motor-Netzstecker |
Anschlusskabel |
U (Rot) |
V (Gelb) |
W (Blau) |
PE (Gelb/Grün) |
||||||||||||||||
|
Stecker-Nr. |
1 |
2 |
3 |
4 |
|||||||||||||||||
|
Encoder-Stecker |
Anschlusskabel |
5v |
0v |
B+ |
Z- |
U+ |
Z+ |
U- |
A+ |
V+ |
W+ |
V- |
A- |
B- |
W- |
PE |
|||||
|
Stecker-Nr |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
||||||
Vorteile:
1,90 mm Flansch 2500PPR Encoder Servomotor übernehmen Öldichtung, wasserdichtes Design.
2,90 mm Flansch 2500PPR Encoder Servomotor adaptiert Japan NEMICON/TAMAGAWA Drehgeber.
3. 90mm-Flansch 2500PPR-Encoder-Servomotor aus hochwertigem Permanentmagnet-Siliziumstahlstück
Installation:
1. Bei der Installation/Demontage von Komponenten, die mit dem Motorwellenende verbunden sind, nicht hart auf die Welle schlagen, um zu verhindern, dass der Encoder auf der anderen Seite des Motors beschädigt wird.
|

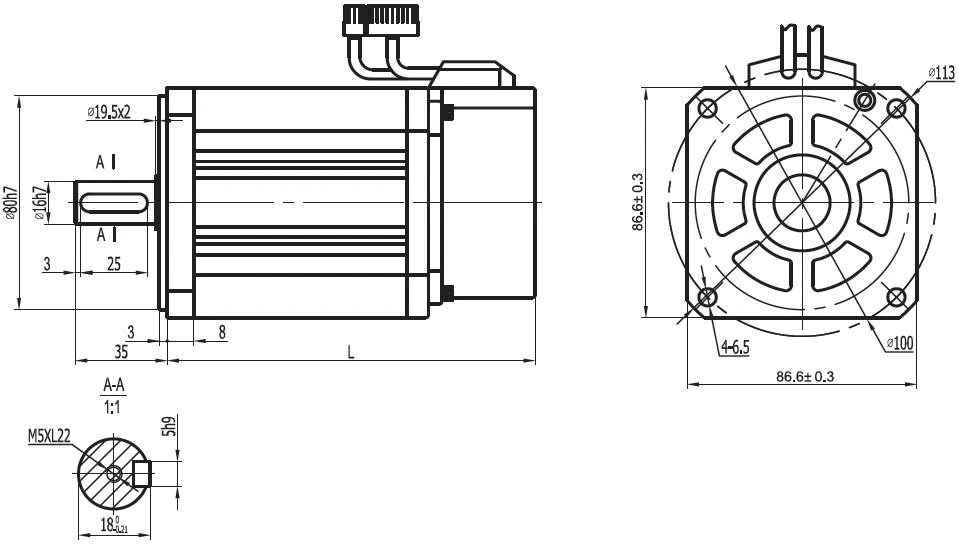

Modell |
L Ohne Bremse |
L Mit Dauerbremse |
L Mit elektromagnetischer Bremse |
||
|
90ST-M02430 |
150 |
207 |
198 |
||
|
90ST-M03520 |
172 |
229 |
220 |
||
|
90ST-M04025 |
182 |
239 |
230 |
||
|
Kabel für Option |
(Impulskabel)Controller zum Treiber |
3-10M für Option |
|||
|
(Encoderkabel)Encoder zum Treiber |
3-10M für Option |
||||
|
(Stromkabel) Motor zum Treiber |
|||||
Anwendung:
Der 90-mm-Flansch-2500PPR-Encoder-Servomotor übernimmt den japanischen optischen NEMICON-Encoder. Er verfügt über eine stabile Drehmomentabgabe und eine dreifache Überlastfähigkeit. In Verbindung mit den Servoantrieben der K1-Serie unseres Unternehmens kann es über eine Impuls-{5}Richtungssignalverbindung mit der überwiegenden Mehrheit der Bewegungssteuerungen und SPS kompatibel sein. Mit schneller Positionsreaktion und hoher Präzision wird es häufig in Branchen wie CNC-Werkzeugmaschinen, Verpackungsanlagen, 3C-Elektronik, Photovoltaik und Herstellung von Lithiumbatterien eingesetzt.
