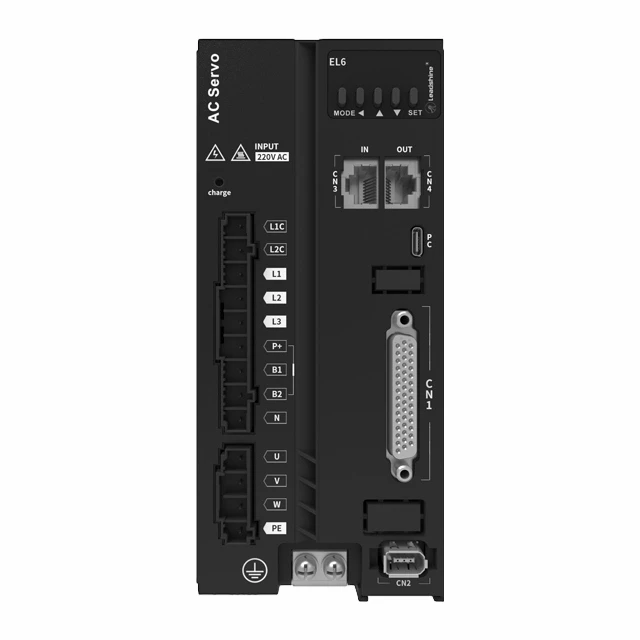

AC400V RS485 Impuls- und Richtungssteuerung AC-Servoantrieb der EL6-Serie
Merkmale:
- Steuermodi: Modbus RTU, Pulse+Direction, CANopen, EtherCAT
- ABZ-Encoder mit differenziellem ABZ- und OCZ-Ausgang
- Motoren mit magnetischem/optischem 23-Bit-Encoder verfügbar
- Sobald die Motoren angeschlossen sind, werden sie automatisch an den Treiber angepasst
- Verschiedene Servoantriebsfunktionen: Nullspurkontrolle, Vibrationsunterdrückung mit Notch-Filtern, einfache Servoabstimmung und vieles mehr
- E/A-Einstellungen vom Benutzer konfigurierbar
RS-Modelle:
-8 digitale Eingänge
-5 digitale Ausgänge
|
Modell |
EL6P-RS750T |
EL6P-RS1000T |
EL6P-RS1500T |
EL6P-RS2000T |
EL6P-RS3000T |
ELL6P-RS4400T |
EL6P-RS5500T |
EL6P-RS7500T |
|
Nennleistung |
750W |
1000W |
1500W |
2000W |
3000W |
4400W |
5500W |
7500W |
|
Nennstrom (A) |
2.7 |
3.5 |
5.4 |
8.4 |
11.9 |
16.5 |
20.8 |
25.7 |
|
Max. Strom (A) |
8.6 |
10.6 |
14.9 |
24.8 |
33.2 |
38.9 |
51.6 |
63.6 |
|
Steuerstromkreisleistung |
Einphasiger Wechselstrom 380 V ~ 440 V, -10 % ~ +10 %, 50/60 Hz |
|||||||
|
Hauptstromkreis |
Dreiphasiger Wechselstrom 380 V ~ 440 V, -10 % ~ +10 %, 50/60 Hz |
|||||||
|
Regenerativer Bremswiderstand |
100Ω 100W |
50Ω 100W |
35Ω 100W |
|||||
|
Kühlmethode |
Lüfterkühlung |
|||||||
|
Abmessungen HLW (mm) |
175*179*55 |
175*179*80 |
250*230*89 |
|||||
Vorteile:
Adaptiver Notch-Filter
AC400V Universal-Servoantrieb verfügt über 3 adaptive Kerbfilter. Automatische / manuelle Notch-Filtereinstellung. Kerbenbreite wählbar. Die schnelle Einstellung unterdrückt mechanische Vibrationen und spart so Arbeitskosten.
Anti-Vibrationsfilter
Bei mechanischen Geräten mit geringerer Steifigkeit ist es leicht, niederfrequente Vibrationen von weniger als 200 Hz zu erzeugen, die durch mechanische Endschwingungsunterdrückung gehemmt werden können, um den Hochgeschwindigkeitsbetrieb des Geräts zu ermöglichen.
PR-Modus
AC400V-Universal-Servoantrieb mit integriertem 16-Wege-Bewegungspfad, der intern eingerichtet wird, kombiniert mit Positions-/Geschwindigkeits-/Homing-/Jog-/E-Stopp-/Endschalter

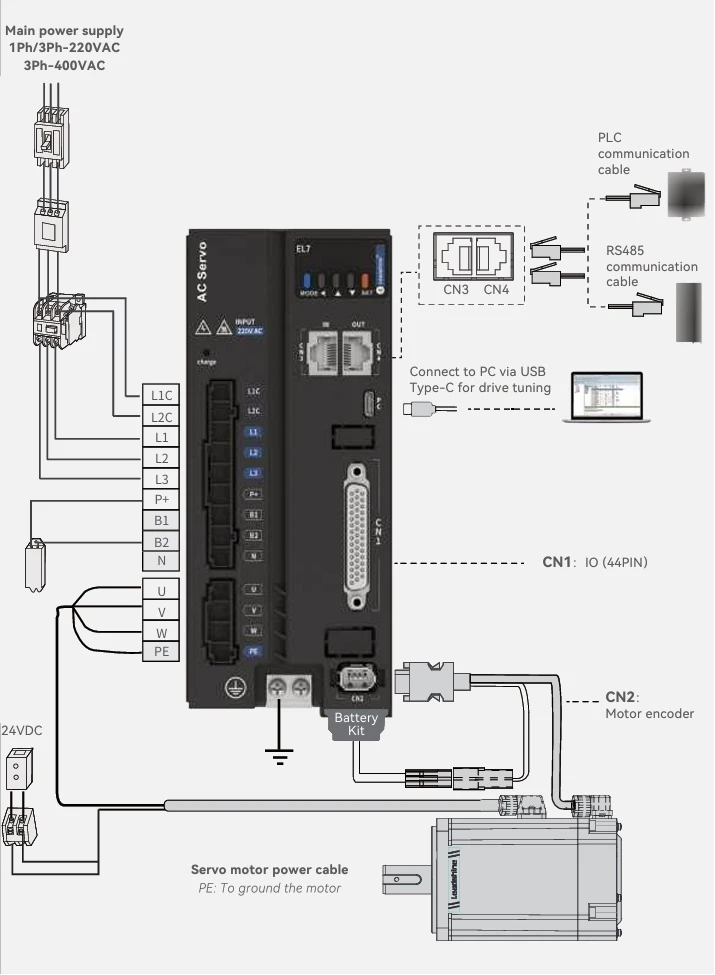

Verdrahtungsplan für Peripheriegeräte:

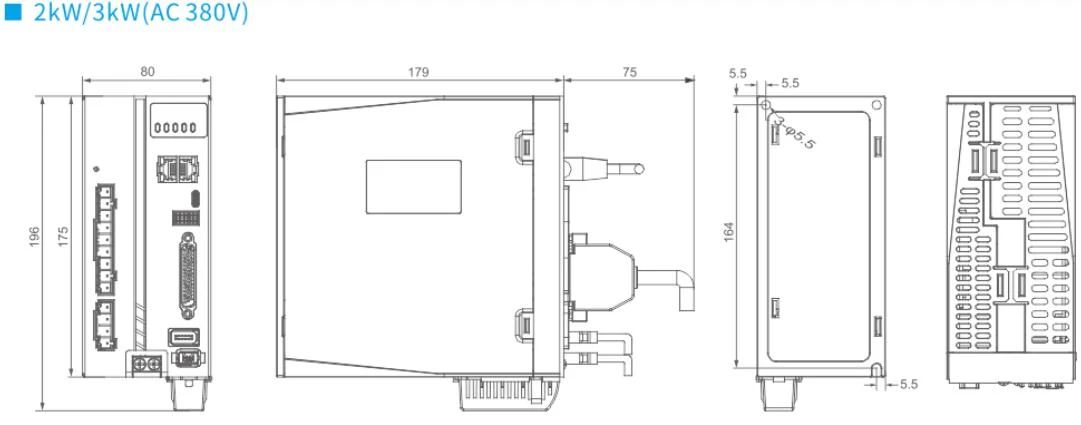

Dimension:
Anwendung:
Der AC400V-Universal-Servoantrieb bietet ein außergewöhnliches Preis-{1}Leistungsverhältnis. Sie verfügen über ein Dual-Board- und Dual{4}}Stromversorgungsstrukturdesign sowie isolierte Schaltkreise und sind mit 23-Bit-Encoder-Servomotoren mit hoher-Auflösung kompatibel, was sie ideal für Bewegungssteuerungsanwendungen mit Hochleistungs-Großgeräten macht.
